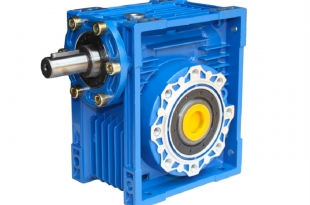

Для преобразования крутящего момента двигателя в рабочих механизмах часто применяются червячные редукторы. В результате слишком высокая скорость вращения мотора преобразуется до нужных показателей, которые необходимы для оптимальной работы промышленного оборудования. В червячных редукторах для преобразования крутящего момента применяется специальный механизм червячного типа, особенности которого рассмотрим далее.

Особенности червячных редукторов

Конструкционно червячные редукторы имеют достаточно простой механизм, поэтому обеспечивается высокая устойчивость к повышенным нагрузкам, прочность и долговечность даже при условии постоянной эксплуатации. В момент передачи крутящего момента на червячный механизм снижается скорость вращения. Это происходит за счет разницы количество витков входного вала и червячного колеса.

Отличительными особенностями червячных редукторов являются:

• необратимость процесса трансформации скорости вращения – механизм обеспечивает работу только в одну сторону для снижения числа оборотов;
• червячная передача двигает зубчатое колесо, которое не имеет технической возможности двигать червячное колесо;
• простой механизм максимально устойчив к повреждениям;
• обслуживание и ремонт не требуют высоких затрат.

Червячный редуктор имеет стабильные рабочие характеристики, поэтому важно подбирать его с учетом заданных параметров. Для этого требуется выполнить определенные расчеты для получения точного показателя передаточного числа. Для этого инженеры применяют специальные формулы.

Как определить число ступеней

Для расчета передаточного числа червячного редуктора применяется формула, в которой исходными параметрами являются: количество оборотов электродвигателя N1 и желаемое число оборотов на выходе после преобразования в редукторе N2. Для подсчета необходимо разделить показатель N1 на число N2.

Следующим этапом является просчет числа ступеней. На основании передаточного числа, полученного при первом рассчете, определяется число ступеней. Для этого есть специальные расчетные таблицы со стандартизированными данными для упрощения расчетов.

Дополнительно требуется просчитать оптимальные показатели мощности. Для вычислений используются такие данные:

• мощность двигателя;
• передаточное число;
• КПД редуктора;
• эксплуатационный коэффициент редуктора;
• число оборотов выходного вала.

В каталоге компании PRK вы можете выбрать червячный редуктор, точно соответсвующий вычисленным показателям. Дополнительно также требуется учитывать необходимый период. Его расчет осуществляется путем деления планируемого времени работы оборудования в часах на 60. Чтобы получить показатель в процентах, полученное число умножается на 100%. Этот показатель должен соответствовать указанному в технической документации параметру, чтобы обеспечить стабильное долговечное функционирование.
